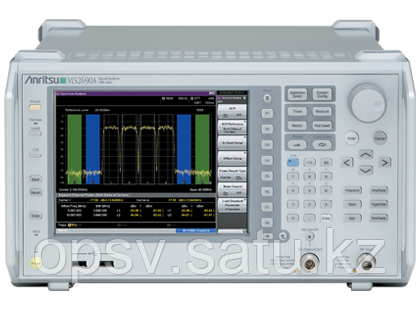

Анализатор спектра Anritsu MS2690A

Description

Анализатор спектра

Anritsu MS2690A ― это анализатор спектра класса high-end, отличающийся высокой скоростью измерений, очень большим динамическим диапазоном и широчайшей полосой анализа. Данный прибор построен в соответствии с уникальной концепцией, позволяющей объединить в одном корпусе векторный генератор сигналов, традиционный анализатор спектра и векторный анализатор сигналов, что дает возможность сэкономить рабочее место и денежные средства. Все это делает данный анализатор идеальным инструментом для тестирования и разработки средств связи третьего и четвертого поколений.

• абсолютная погрешность амплитудных измерений ±0.50 дБ (±0.30 дБ тип.)  в диапазоне рабочих частот;
• электронный ступенчатый аттенюатор 60 дБ с шагом 2 дБ;
• внешнее управление по интерфейсам GP-IB/LAN/USB
• опциональный встроенный векторный генератор сигналов с диапазоном частот 125 МГц…6 ГГц, диапазоном установки уровня от -140 дБм до +10 дБм  и полосой векторной модуляции до 120 МГц;
• Встроенное программное обеспесчение для измерения фазовых шумов;
• малый вес (13,5 кг) и компактный форм-фактор (340 мм х 200 мм х 350 мм) для настольного прибора high-end уровня.
• диапазон частот 50 Гц…6 ГГц;
• стабильность опорного источника: температурная ±5х10E-8 в базовой комплектации, ±1х10E-9 с опцией 001 (рубидиевый опорный источник); старение: ±1х10E-7 за год в базовой комплектации, ±1х10E-10 за месяц с опцией 001;
• разрешение полосы ПЧ от 1 Гц до 20 МГц с кратностью шага 1, 3, 10 плюс фильтр 5 МГц;
• полоса анализа в реальном времени (БПФ относительно центральной частоты настройки) от 1 кГц до 25 МГц с кратностью шага 1, 2.5, 5 плюс максимальная полоса 31,25 МГц в базовой комплектации;
• максимальная полоса анализа в реальном времени 125 МГц (плюс полосы 50 МГц и 100 МГц) с опцией 004;
• встроенная память 128М позволяет захватить до 2 сек непрерывного сигнала при полосе анализа 31.25 МГц и 0.5 сек при полосе 125 МГц;
• средний уровень собственных шумов менее -155 дБм/Гц на частотах до 2,4 ГГц, менее -152 дБм/Гц на частотах до 6 ГГц;
• с опцией 008 (встроенный предварительный усилитель 100 кГц…6 ГГц) средний уровень собственных шумов составляет  -166 дБм/Гц на частотах до 2,4 ГГц, -164 дБм/Гц на частотах до 4 ГГц, -159 дБм/Гц на частотах до 6 ГГц;
• точка пересечения по интермодуляции третьего порядка >+22 дБм (!) для частот 400 МГц… 4 ГГц;
• точка компрессии на 1 дБ по входу при аттенюаторе 0 дБ +3 дБм на частотах до 6 ГГц, >+7 дБм в диапазоне частот 0,4…4 ГГц;
• уровень фазовых шумов (во всем диапазоне частот): -116 дБн/Гц на отстройке 100 кГц, -137 дБн/Гц на отстройке 1 МГц;
