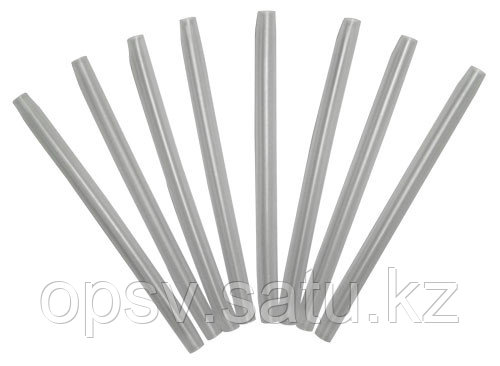

Комплект для защиты сварных стыков (КДЗС, термоусаживаемая гильза или термоусаживаемая трубка) обеспечивает сварному соединению волоконных световодов механическую прочность, влагозащищенность, защищает от воздействий окружающей среды и предотвращает его повреждение. Состоит из внутренней трубки из материала клея-расплава, помещённой во внешнюю термоусадочную трубку из полиолефина. КДЗС предназначена для использования с волокном диаметром 250…900 мкм.
Металлический стержень, помещённый между трубками, препятствует изгибу места сварки. При нагреве муфты КДЗС до температуры 110-120°C внутренняя трубка полностью расплавляется, защищая место сварки волокон от внешних воздействий. Использование комплекта позволяет обеспечивать надежную защиту соединения в температурном диапазоне от -55°C до +160°С.
Диаметр трубки до усадки составляет 3.5 мм, диаметр трубки после усадки составляет 2.8 мм. Сначала усаживается внутренняя трубка (более легкоплавкая), затем внешняя. Поскольку в термоусаживаемой печке градиент температуры направлен от центра к краям, то при усадке весь воздух выдавливается.
В компактных кассетах некоторых производителей возможно использование только коротких (длиной 40 мм) КДЗС ввиду ограничений, касающихся соблюдения необходимого радиуса изгиба волокна в кассете.
