Description
C.A 6522 – C.A 6524 – C.A 6526
C.A 6532 – C.A 6534 – C.A 6536
Измерители сопротивления изоляции и целостности электрических цепей
● Испытательное напряжение от 10 В до 1000 В/200 ГОм
● Режимы: ручной, блокировка, таймер и измерение параметров PI/DAR
● Красная/зеленая индикация (В норме/Не в норме)
● Проверка целостности цепи при 200 мА/20 мА с активной защитой при отказе предохранителя
● Измерение напряжения (истинное СКЗ и напряжение пост. тока), Ф, Ом, кОм, C и определение длины кабеля
● Режим ΔRel и настройка сигнализации
● Внесение в память результатов измерений

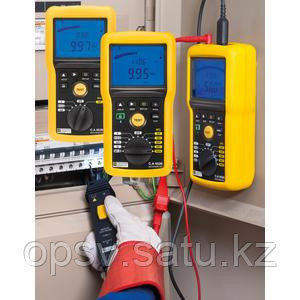

Эргономика
Благодаря компактности и легкости корпуса измерители Chauvin Arnoux удобно держать в руках.
Вся информация и результаты измерений отображаются на экране с подсветкой.
Вспомогательные принадлежности и ПО
Выносной дистанционный пробник представляет собой аксессуар, специально разработанный для упрощения и ускорения процесса тестирования изоляции на местах.
Измерение сопротивления изоляции запускается простым нажатием желтой кнопки пробника.
Наличие подсветки у этого пробника обеспечивает эффективное освещение точки измерения.
Благодаря подсветке экрана контроллера результаты измерений всегда хорошо видны даже в темноте
Модуль Megohmmeter Transfer ПО DataView
автоматически распознает прибор при его подключении к ПК и запускает соответствующее меню. Меню, представленное в виде древовидной схемы, обеспечивает пользователю прямой доступ к данным, сохраненным в памяти прибора, и его настройкам. Также доступны следующие функции:
Дистанционный запуск тестирования
Индикация в режиме реального времени
Вычисление коэффициента диэлектрического поглощения (DAR) и индекса поляризации (PI)
Графическая кривая испытаний
Генерирование отчетов об испытаниях
Области применения
> ПРОИЗВОДСТВЕННОЕ ТЕХОБСЛУЖИВАНИЕ
C.A 6522, C.A 6524 и C.A 6526
Предотвратить аварии позволяет периодическое измерение сопротивления изоляции систем и оборудования при выполнении профилактического техобслуживания, направленного на выявление степени старения изоляции и преждевременного ухудшения ее характеристик:
• Измерение сопротивления изоляции в течение запрограммированного времени
• Сигнализация и световой индикатор «В норме/Не в норме» (C.A 6526)
• Вычисление значений PI и DAR для определения качества изоляции. Преимущество заключается в нечувствительности к воздействию температуры
• Внесение результатов в память для сравнения с архивными данными об измерениях
> СПЕЦИАЛЬНОЕ НАЗНАЧЕНИЕ

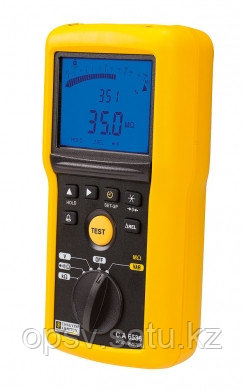

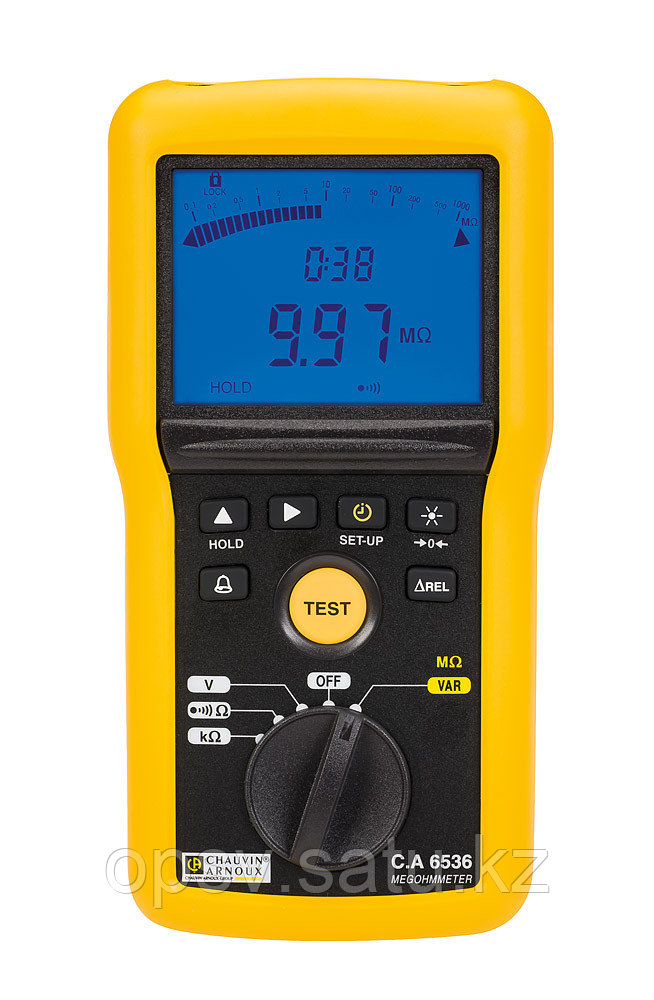

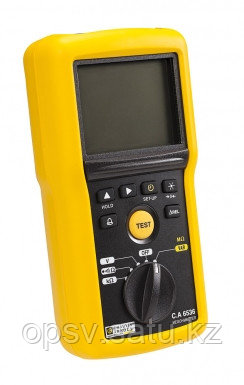

C.A 6536
Благодаря диапазону испытательного напряжения от 10 В до 100 В с шагом 1 В данная модель специально предназначена для использования в таких областях, как авионика, космос и оборона. Зачастую требуется низкое испытательное напряжение и строгое поддержание запрограммированного значения.
> ЭЛЕКТРОНИКА
C.A 6534
Благодаря большому диапазону испытательного напряжения от 10 В до 500 В данная модель отвечает особым потребностям радиоэлектронной промышленности как в плане слабых токов, так и в плане градиентов мощности. Диапазон измерения прибора составляет от 2 кОм до 50 ГОм. Наличие соответствующих электродов и диапазон испытательного напряжения от 10 В до 100 В позволяют использовать модель для испытания электростатическим разрядом.
> ТЕЛЕКОММУНИКАЦИИ
C.A 6532
Подходит для выполнения измерений на телефонных линиях:
• Проверка изоляции при напряжении 50 В или 100 В.
• Специальные функции: измерение сопротивления, емкости, тока утечки и напряжения перем. тока.
• Измерение разницы сопротивления 2 проводов одной пары благодаря функции ΔREL.
• Отображение длины испытуемой линии благодаря программированию погонной емкости в нФ/км.
| Модель | С.А 6522 | С.А 6524 | С.А 6526 | С.А 6532 | С.А 6534 | С.А 6536 |
| Напряжение | ||||||
| Диапазон измерения/Разрешение | 0,3 В–399,9 В / 0,1 В; 400 В–700 В / 1 В | |||||
| Погрешность / Входной импеданс | ±(3 % + 2 емр.) / 400 кОм | |||||
| Рабочая частота | пост.ток; 15,3 ― 800 Гц | |||||
| Частота | ||||||
| Диапазон измерения / Разрешение / Погрешность | 15,3 Гц–399,9 Гц / 0,1 Гц / ± (1 % + 2 емр.); 400–800 Гц / 1 Гц / ± (1 % + 1 емр.) |
|||||
| СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | ||||||
| Испытательное напряжение | 250–500–1000 В | 50–100–250–500–1000 В | 50–100 B | 10–25–100–250–500 B | от 10 до 100 В, шаг 1 В | |
| Диапазон при максимальном испытательном напряжении |
40 ГОм | 200 Гом | 20 ГОм | 50 ГОм | 20 Гом | |
| Соответствие стандарту МЭК 61557 ― 2 | 2 ГОм | 2 ГОм | 2 ГОм | |||
| Диапазон измерения: 10В | 2 кОм–1 ГОм | 2 кОм–2 ГОм | ||||
| 25В | 5 кОм–2 ГОм | UN / 5) кОм– (UN / 5) Гом | ||||
| 50В | 10 кОм–10 ГОм | 10 кОм–10 ГОм | ||||
| 100В | 20 кОм–20 ГОм | 20 кОм–20 ГОм | 20 кОм–10 ГОм | 20 кОм–20 ГОм | ||
| 250В | 50 кОм–10 ГОм | 50 кОм–50 ГОм | 50 кОм–25 ГОм | |||
| 500В | 100 кОм–20 ГОм | 100 кОм–100 ГОм | 100 кОм–50 ГОм | |||
| 1000В | 200 кОм–40 Гом | 200 кОм–200 ГОм | ||||
| Переменное испытательное напряжение | от 10 В до 100 В | |||||
| Диапазон измерения / Разрешение | 10(1)–999 кОм и 1,000–3,999 МОм / 1 кОм; 4,00–39,99 МОм / 10 кОм; 40,0–399,9 МОм / 100 кОм; 400–3999 МОм / 1 МОм; 4,00–39,99 ГОм / 10 МОм; 40,0–200 ГОм / 100 МОм |
|||||
| Погрешность | ± (3 % + 2 емр.)(2) | ± (3 % + 2 емр.)(3) | ||||
| Испытательное напряжение (I < 1 мА) | ― 0 % + 20 % | ± 0.5 B | ||||
| Индикация испытательного напряжения | ± (3 % + 3 емр.) | ± (3 % + 3 емр.) | ||||
| Индикация испытательного тока / разрешение | 0,01 мкА–39,99 мкА / 10 нА; 40,0–399,9 мкА / 100 нА; 0,400–2,000 мА / 1 мкА | |||||
| Погрешность по испытательному току | ± (10 % + 3 емр.) | |||||
| Вычисление PI / DAR | 10 мин / 1 мин / 1 мин / 30 с | |||||
| Таймер (мин:с) | 0:00 ― 39:59 | |||||
| Время разрядки (при 25 В) | < 2 с / мкФ | |||||
| Сигнализация | 2 фиксированных порога + 1 программируемый порог | |||||
| Целостность электрических цепей | ||||||
| Диапазон измерения для проверки целостности цепи | 0.00 Ом ― 10.00 Ом (200 мА) |
0.00 Ом ― 10.00 Ом (200 мА); 0.0 ― 100.0 Ом (20 мА) | ||||
| Погрешность / Напряжение в разомкнутой цепи | ±(2 % ± 2 емр.) / ≥ 6 В | |||||
| Ток измерения | Диапазон 200 мА: 200 мА (-0 мА, +20 мА); Диапазон 20 мА: 20 мА ± 5 мА | |||||
| Пороги срабатывания сигнализации при нарушении целостности цепи (быстрый звуковой сигнал) | 2 Ом, фикс. | 2 Ом, 1 Ом, программируемый порог | ||||
| Компенсация сопротивления проводов | до 9,99 Ом | |||||
| Сопротивление | ||||||
| Диапазон измерения / Разрешение / Погрешность | 0–3999 Ом / 1 Ом; 4,00 кОм–39,99 кОм / 10 Ом / ± (3 % + 2 емр.) 40,0 кОм–399,9 кОм / 100 Ом; 400 кОм–1000 кОм / 1 кОм / ± (3 % + 2 емр.) |
|||||
| Емкость | ||||||
| Диапазон измерения / Разрешение | 0,1 нФ–399,9 нФ / 0,1 нФ 400 нФ–3999 нФ / 1 нФ 4,00 мкФ–10,0 мкФ / 10 нФ |
|||||
| Погрешность | ± (3 % + 2 емр.) | |||||
| Длина линии | 0–100 км | |||||
| Общие характеристики | ||||||
| Дисплей | 2 x 4000 тчк. + логарифмическая шкала | |||||
| Объем памяти | 300 измерений | 1300 измерений | ||||
| Передача данных | Bluetooth® Classe II | |||||
| Источник питания / Автоотключение | 6 x батареек LR6(AA) / 5 мин, отключение | |||||
| Автономная работа | 1500/2500/6000 измерений (4): UN x 1 кОм при UN (5 с ВКЛ./55 с ВЫКЛ.); 3000 проверок целостности цепи (5 с ВКЛ./55 с ВЫКЛ.) | |||||
| Размеры (В x Ш x Г)/Вес/Степень защиты (IP) | 211 x 108 x 60 мм / 850 г / IP 54/IK 04 | |||||
| ЭМС/Электробезопасность | МЭК 61326 ― 1/МЭК 61010 ― 1 и МЭК 61010 ― 2 ― 030, 600 В КАТ. IV | |||||
| Соответствие стандартам | МЭК 61557, части 1, 2, 4 и 10 | |||||
Состояние поставки
В комплект поставки моделей C.A 6522 и C.A 6524 входит: сумка для переноски и использования по принципу «свободные руки», 2 предохранительных провода с изогнутыми ― прямыми штекерами (красный и черный) диной 1,50 м, красный зажим типа «крокодил», черный щуп, 6 батареек LR6 или AA, компакт ― диск с руководством по эксплуатации на нескольких языках, краткое руководство, лист данных по безопасности на нескольких языках. Модель C.A 6526 предусматривает такой же комплект поставки + компакт ― диск с ПО Megohmmeter Transfer Модели C.A 6532 и C.A 6534 предусматривают такой же комплект поставки, что и C.A 6526 + 2 захвата для проводов (красный и черный) Модель C.A 6536
предусматривает такой же комплект поставки, что и C.A 6524 + 2 захвата для проводов (красный и черный)
Артикулы
Мегомметр C.A 6522 ……………………………………………………………………………… P01140822
Мегомметр C.A 6524 ……………………………………………………………………………… P01140824
Мегомметр C.A 6526 ……………………………………………………………………………… P01140826
Мегомметр C.A 6532 ……………………………………………………………………………… P01140832
Мегомметр C.A 6534 ……………………………………………………………………………… P01140834
Мегомметр C.A 6536 ……………………………………………………………………………… P01140836
Вспомогательные принадлежности
пробник с дистанц
