Портативный анализатор базовых станций

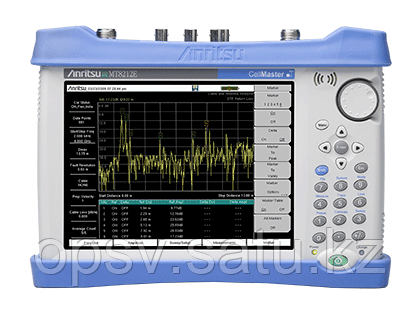

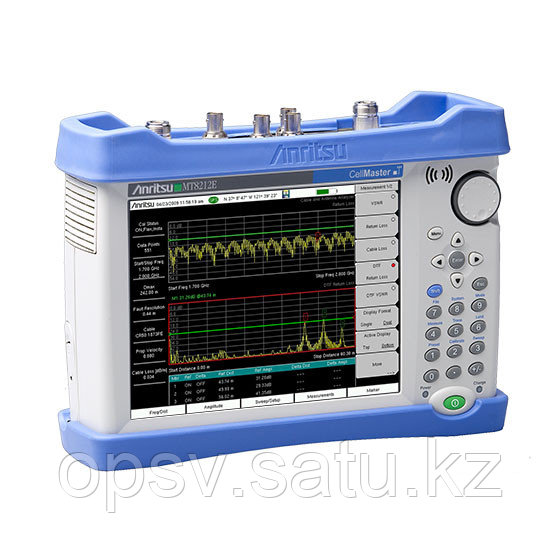

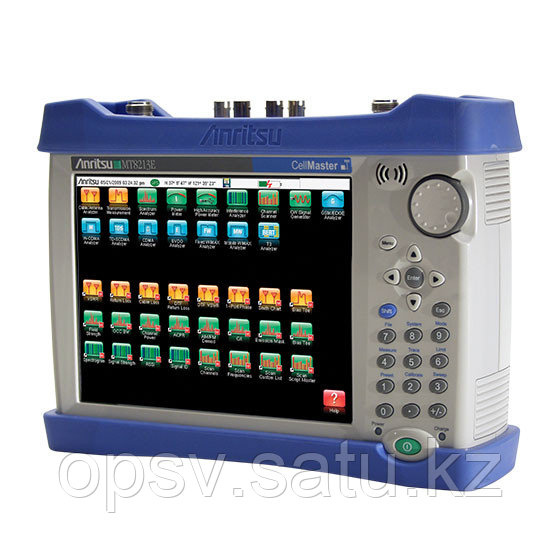

Прибор Anritsu Cell Master MT8212E — это новейший анализатор базовых станций, в состав которого входит:
— анализатор спектра: 100 кГц – 4 ГГц
— встроенный анализатор АФУ: 2 МГц – 4 ГГц
— встроенный измеритель мощности: 10 МГц – 4 ГГц
— демодулятор стандартов беспроводной связи 2G, 3G и WiMAX;
— более 30 анализаторов в одном приборе.
Этот прибор пришел на смену популярному анализатору базовых станций Anritsu MT8212B при этом добавился целый ряд улучшений и новых функций.
Анализатор MT8212E Cell Master ― это оптимальное сочетание возможностей по тестированию базовых станций в едином портативном приборе, исключающее необходимость в нескольких отдельных контрольно-измерительных приборах. Тем самым уменьшается количество оборудования, которое пользователь должен перевозить с собой, а также сокращается время на обучение работе.

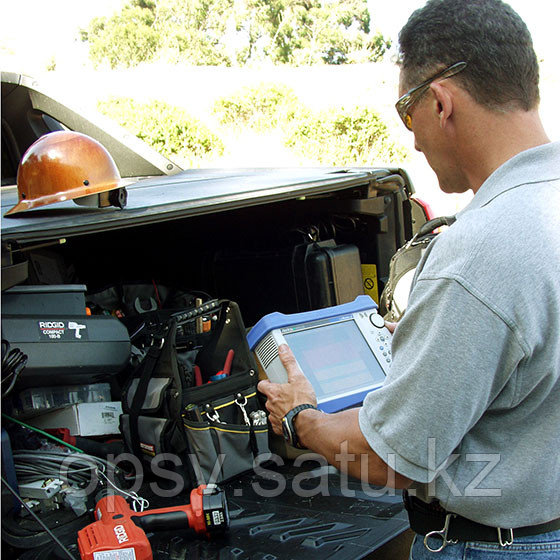

Прибор Anritsu MT8212E идеально подходит как для установки и ввода в эксплуатацию, так и для обслуживания, поиска и устранения неисправностей в сетях мобильной связи всех типов.
Основные достоинства анализатора АФУ
• Измерения: обратные потери, КСВН, потери в кабеле, расстояние до неоднородности, фаза
• Двухпортовые измерения передаточных характеристик: высокий/низкий уровень мощности
• Скорость развертки: 1 мс/точка отсчета
• Экран: сенсорный, возможность одновременного отображения одного или двух измерений
• Калибровка: OSL, InstaCalTM, FlexCalTM
• Источник напряжения смещения: 32 В, внутренний
Основные достоинства анализатора спектра и интерференций
• Измерения: занимаемая полоса, мощность в канале, коэффициент мощности по соседнему каналу, отношение мощности несущей к уровню помехи
• Анализатор интерференций: спектрограмма, мощность сигнала, индикатор мощности принятого сигнала, идентификация сигнала
• Динамический диапазон: > 95 дБ при полосе пропускания (RBW) 10 Гц
• Отображаемый средний уровень шума: –152 дБм при полосе пропускания (RBW) 10 Гц
• Фазовый шум: макс. –100 дБн/Гц на 1 ГГц при отстройке 10 кГц
• Отн. погрешность частоты: < ± 50·10-9 при включенном GPS
Возможности и функциональные характеристики
• LTE (10 МГц B/W)
• GSM/EDGE
• W-CDMA/HSDPA
• TD-SCDMA/HSDPA
• CDMA, EV-DO
• Стационарный, мобильный WiMAX
• ISDB-T, ISDB-T ОЧС
• Привязка GPS данных к сохраненным траекториям
• Анализатор интерференций
• Встроенный источник напряжения смещения
• Внутренний измеритель мощности
• Высокоточный измеритель мощности
• USB-датчики мощности, 4-26 ГГц
• Сканер каналов
• Эталон внутреннего предусилителя
• Анализатор потоков Е1, Т1, Т3
• Работа от аккумулятора в течение 3 часов
• Время прогрева <5 минут
• Передача данных по USB
• ПО Master Software Tools
