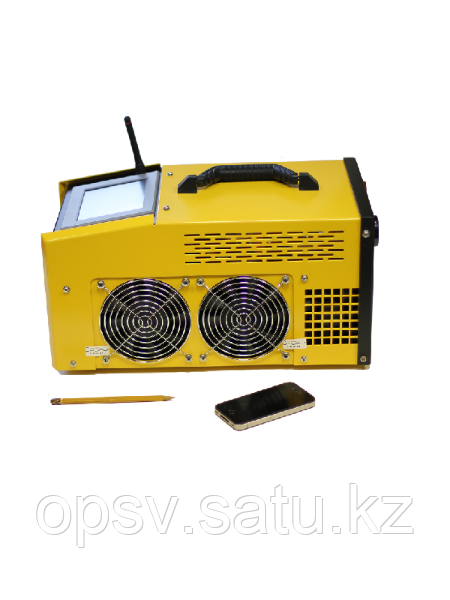

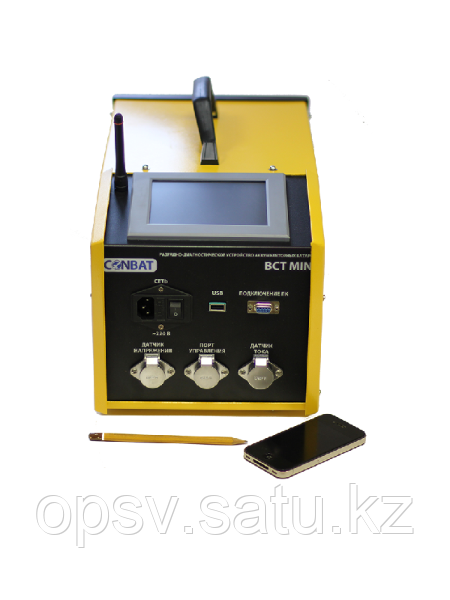

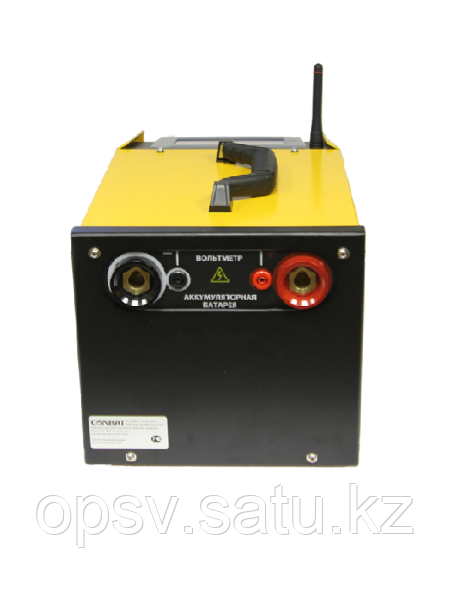

Описание разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
Серия интеллектуальных РДУ CONBAT BCT mini предназначена для специально для операторов связи и сервисных компаний, которые проводят работы по обслуживанию аккумуляторных батарей на базовых станциях, в том числе в труднодоступных местах – на крышах, подвалах, чердаках и даже в горах. В перечисленных случаях основным критерием к выбору оборудования является не только его надежность и удобство использования, но и габариты и вес прибора. С помощью прибора BCT-48/150 kit mini, возможно проведение испытаний и обслуживание 2, 6, 12 В аккумуляторных батарей с контролем состояния каждого отдельного элемента АКБ в процессе разряда собранных в группы по 24 и 48 В токами до 150 А.
Устройство BCT-48/150 kit mini применяется с свинцово-кислотными аккумуляторными батареями всех типов (VRLA, GEL, AGM) и никель-кадмиевыми аккумуляторами (NiCd).
Рабочий диапазон BCT-48/150 kit mini 20-4 0В/75 A, 40-60 В/150 A, в комплекте поставляется 6 датчиков.
Преимущества разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
- Размеры устройства 400*220*200 мм;
- Вес без упаковки 8 кг, с упаковкой 28 кг;
- Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ;
- Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12 В (1.2 В для NiCd);
- Режим мониторинга процесса заряда аккумуляторных батарей;
- Русскоязычный интерфейс прибора и программного обеспечения;
- Внесено в госреестр средств измерений РФ.
Функциональные особенности разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
- Режим разряда постоянным током или постоянной мощностью – оценка остаточной емкости АКБ или времени автономной работы системы;
- Набор интерфейсов обмена данными RS-232, USB, Релейный выход – возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда;
- Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке – возможность тестирования до 4 групп АКБ одновременно;
- Большой сенсорный дисплей – простота настройки теста и ввода данных;
- Русскоязычный развитый интерфейс и функционал прибора – гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости);
- Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных;
- Большой выбор модификаций приборов согласно необходимому диапазону рабочих напряжений и токо
Технические характеристики разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
| Параметр | Значение |
| Режим тестирования | Разряд постоянным током Разряд постоянной мощностью |
| Количество одновременно тестируемых групп | До 4-х групп |
| Диапазон тестируемых емкостей | До 1500 А*ч, током С10 (десятичасового разряда) До 3000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блока Дополнительной нагрузки или дополнительного аналогичного модуля |
| Диапазон выходного тока | 0-150 А постоянного тока Регулировка выходного тока плавная, с шагом 1 А |
| Диапазон выходного напряжения | 20-60В Регулировка выходного напряжения плавная, с шагом 1В |
| Диапазон рабочих напряжений | 176-286В переменного тока 18-56В постоянного тока от групп тестируемых аккумуляторных батарей |
| Потребление | 5 Вт в режиме холостого хода 66 Вт в режиме охлаждения (10 минут после остановки разряда) |
| Измерение | Напряжение группы аккумуляторных батарей Напряжение элемента аккумуляторной батареи 2,6,12В (для SLA, VRLA батарей), В Напряжение элемента аккумуляторной батареи 1,2В (для NiCd батарей), В Ток разряда/заряда Время разряда/заряда |
| Расчет | Емкость аккумуляторной батареи, А*ч Мощность разряда/заряда, Вт |
| Погрешности измерений | Погрешность установленных значений тока разряда, % — 0,5. (но не менее 0,5А) Погрешность измеренных значений напряжения групп АКБ, % — 0,5 Погрешность измеренных значений напряжения элементов, % — 0,05 Погрешность измеренных значений тока, % — 0,5 |
| Защита | От перенапряжения (по входу 220В — предохранитель) От обратной полярности От короткого замыкания От перегрева (до 85С) Степень защиты оболочки по ГОСТ 14254-96 — IP20 |
| Условия работы | Температура окружающего воздуха: рабочая — +40…0 °С, предельная — +50…-5 °С Относительная влажность окружающего воздуха: 75 % при 15 °С, 98 % при 25 °С Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.) |
| Условия хранения |
