Description

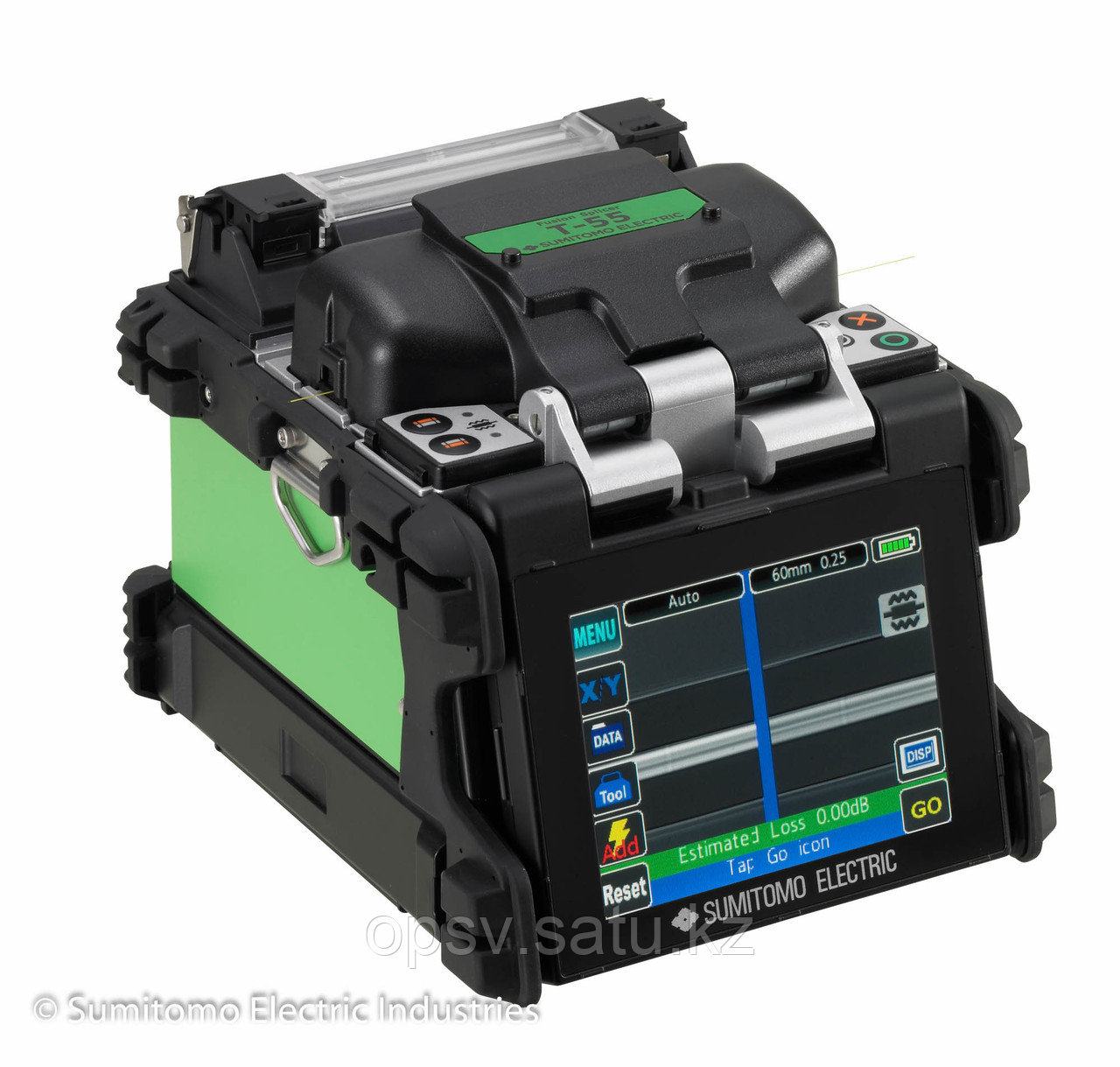

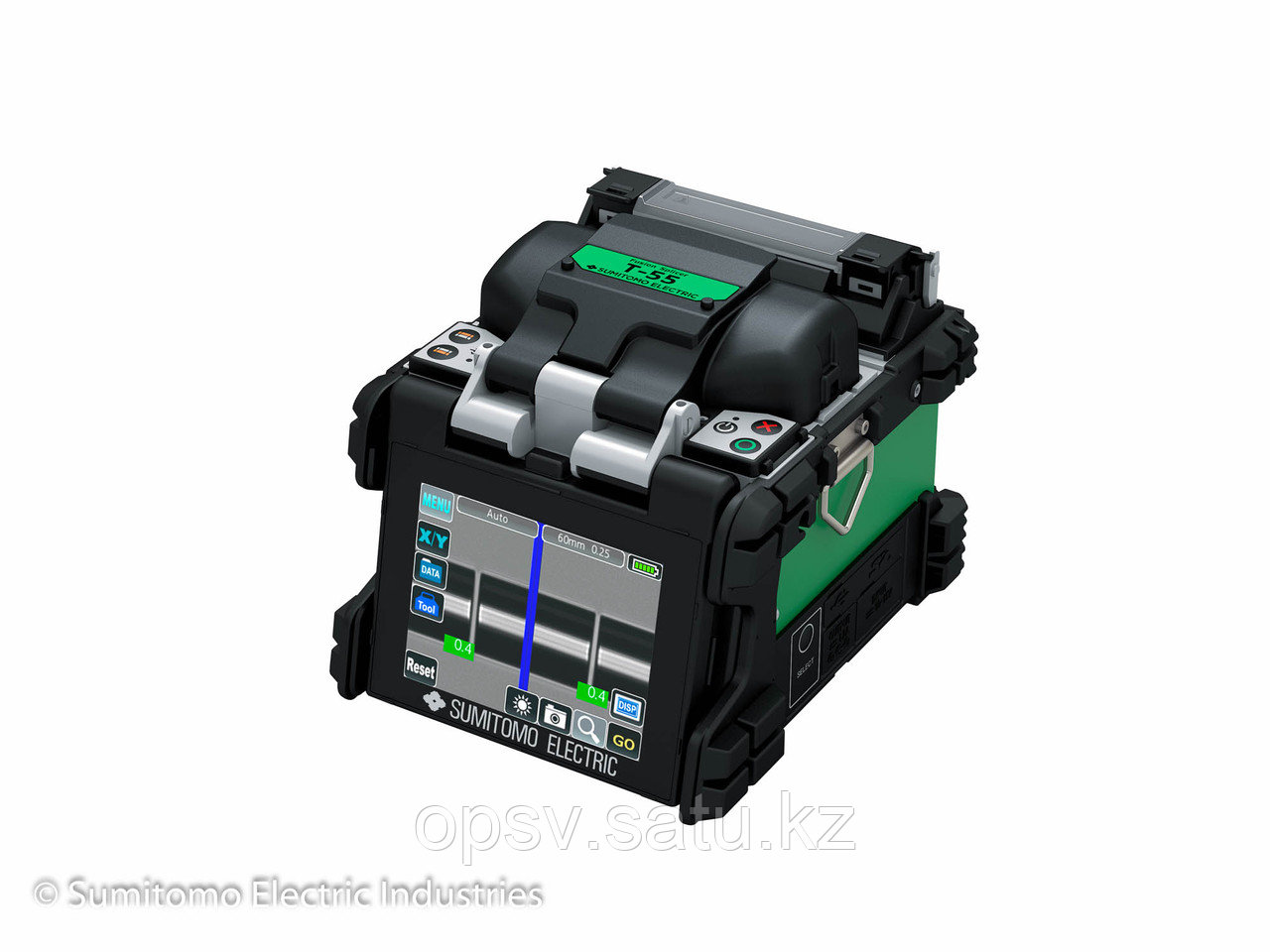

Сварочный аппарат Sumitomo T-55 с адаптивной юстировкой по сердцевине предназначен для быстрой сварки (7 секунд) и термоусадки (20 секунд) оптического волокна. Сварочный аппарат имеет сенсорный экран. Sumitomo T-55 — это быстрый, производительный, практичный, долговечный и надежный сварочный аппарат.
Наша компания ТОО «Optics Service» является официальным дистрибьютором компании Sumitomo Electrics на территории Казахстан в части сварочных аппаратов. Sumitomo Electrics самый крупный производитель оптических волокон и оборудовании для работы с ними, в том числе и сварочный аппарат Sumitomo T-55.
Технические характеристики:
| Требования к оптическому волокну |
Материал | Кварцевое стекло |
| Тип оптических волокон | SMF (ITU-T G.652, G.657), MMF (ITU-T G.651), DSF (ITU-T G.653), NZDSF (ITU-T G.655, G.656) |
|
| Типы кабелей | Drop кабель, уменьшенный indoor кабель |
|
| Диаметр сердцевины волокна | 80 – 150 мкм | |
| Диаметр оболочки волокна | 100 – 1,000 мкм | |
| Длина сколотого волокна *1 | до ∅ 1,000 µm 5 – 16 мм Drop кабель/ Indoor кабель 10 мм |
|
| Количество волокон | Одно волокно | |
| Габаритные размеры и вес |
Габаритные размеры *2 | 120 x 154 x 130 мм (Д х Ш х В) |
| Вес | около 1.9 кг (с BU-11) | |
| Экран | 4.1″ сенсорный, цветной LCD монитор | |
| Основные характеристики |
Типичные потери на сварке *3 | SMF: 0.02 dB DSF: 0.04 dB MMF: 0.01 dB NZDSF: 0.04 dB |
| Типичное отражение*3 | 60 dB и выше | |
| Типичное время сварки *3 | около 7 секунд (Quick режим) около 9 секунд (Auto режим) |
|
| Типичное время термоусадки *4 | около 20 секунд | |
| Количество циклов сварка+усадка при полностью заряженном аккумуляторе *5 |
около 115 (c BU-11S) | |
| Просмотр волокна и масштабы увеличения |
Две CMOS камеры. Увеличение: -200х для просмотра отдельно Х или Y -88х для одновременного просмотра X и Y -режим Zoom — 525X. |
|
| Функции | Оценка потерь | Есть |
| Емкость памяти | 10 000 сварок | |
| Сохранение изображений экрана | 200 шт. | |
| Тест на разрыв *6 | 1.96 Н (200 г) | |
| Компенсация изменения параметров окружающей среды |
Автоматическая | |
| Автоматическое определение типа волокон |
SMF / MMF / Другое | |
| Термоусадочная печь | Есть | |
| Универсальный держатель для жесткой и свободной оболочек |
Есть | |
| Переставляемые зажимы | Есть | |
| Подсветка V-образных канавок | Есть | |
| Интерфейс подключения | USB 2.0 тип mini-B | |
| Хранение данных | Карты памяти SD / SDHC | |
| Обучающие видео | Есть | |
| Обновление ПО | Через интернет | |
| Программы | Программы сварки | max 300 |
| Программы нагревателя | max 100 | |
| Источник питания |
Сеть переменного напряжения | ADC-1430 АС 100-240 V 50/60 Hz 1.1 A |
| Постоянное напряжение | DC 10-15 V, Ток 7.5 A | |
| Тип аккумуляторов | BU-11S (2300 mAh) Номинальное напряжение: 11.1 V |
|
| Выход постоянного напряжения | +12 В для термостриппера производства Sumitomo |
|
| Внешние условия |
Температура эксплуатации *7 | -10°C ~ +50°C |
| Температура хранения *7 *8 | -40°C ~ +80°C | |
| Высота над уровнем моря | от 0 м до 6 000 м | |
| Скорость ветра | max 15 м/с | |
| Защита от влаги и пыли | IP52 *9 | |
| Ударопрочность | max высота падения до 76 см по пяти осям *10 |
|
| Срок службы электродов | 3 000 разрядных дуг *11 | |
*1 Применяемый тип КДЗС зависит от длины сколотых волокон
60 мм КДЗС длина сколотых волокон 5-16 мм
40 мм КДЗС длина сколотых волокон 5-10 мм
*2 За исключением выступающих частей.
*3 С волокнами Sumitomo SMF(ITU-T G.652) соответствующих типов (При комнатной температуре. Зависят от качества волокна.)
*4 При питании от сети, при комнатной температуре (20°C) и без использования 12 В порта постоянного напряжения. При питании от аккумулятора время усадки может меняться в зависимости от температуры окружающей среды и емкости аккумулятора. С КДЗС FPS-61-2.6. Диаметр оболочки 250 мкм.
*5 С новым аккумулятором время 1 цикла сварка+термоусадка не более 90 секунд при комнатной температуре. Длительность процесса сварка+термоусадка может варьироваться в зависимости от условий эксплуатации.
*6 Проводится после сварки.
*7 Без конденсата.
*8 Температура хранения аккумулятора:
-20°C ~ +50°C (менее 1 месяца)
-20°C ~ +40°C (менее 3 месяцев)
-20°C ~ +20°C (менее 1 года).
*9 Защита от влаги: Продолжает исправно работать при количестве осадков, выпадающих за единицу времени — 3 мм/мин, и попаданий капель воды на 4 боковые поверхности в течении 2.5 минут под углом до 15°. Испытания проводились при работе от аккумулятора Sumitomo. Результат испытаний не даёт основания для бесплатного обслуживания в случаях неисправности или повреждения аппарата.
Защита от пыли: Продолжает исправно работать после нахождения в камере с частицами пыли размером 75 мкм и меньше в течение 8 часов. Испытания проводились при работе от аккумулятора Sumitomo. Результат испытаний не даёт основания для бесплатного обслуживания в случаях неисправности или повреждения аппарата.
*10 Продолжал исправно работать после свободного падения с высот до 76 см на одну из пяти сторон (за исключением верхней стороны). Испытания проводились при работе от аккумулятора Sumitomo. Результат испытаний не даёт основания для бесплатного обслуживания в случаях неисправности или повреждения аппарата.
*11 Количество разрядов зависит от внешних условий, режима работы и ухода.
