Description
Постоянное и переменное (20 кГц,TrueRMS) напряжение до 1000 В с базовой погрешностью от ±0,05% и разрешением от 10 мкВ, постоянный и переменный ток до 10 А(20А кратковременно), измерение сопротивления, емкости, частоты, температуры с внешней термопарой
Точность и функции диагностики для достижения максимальной промышленной производительности

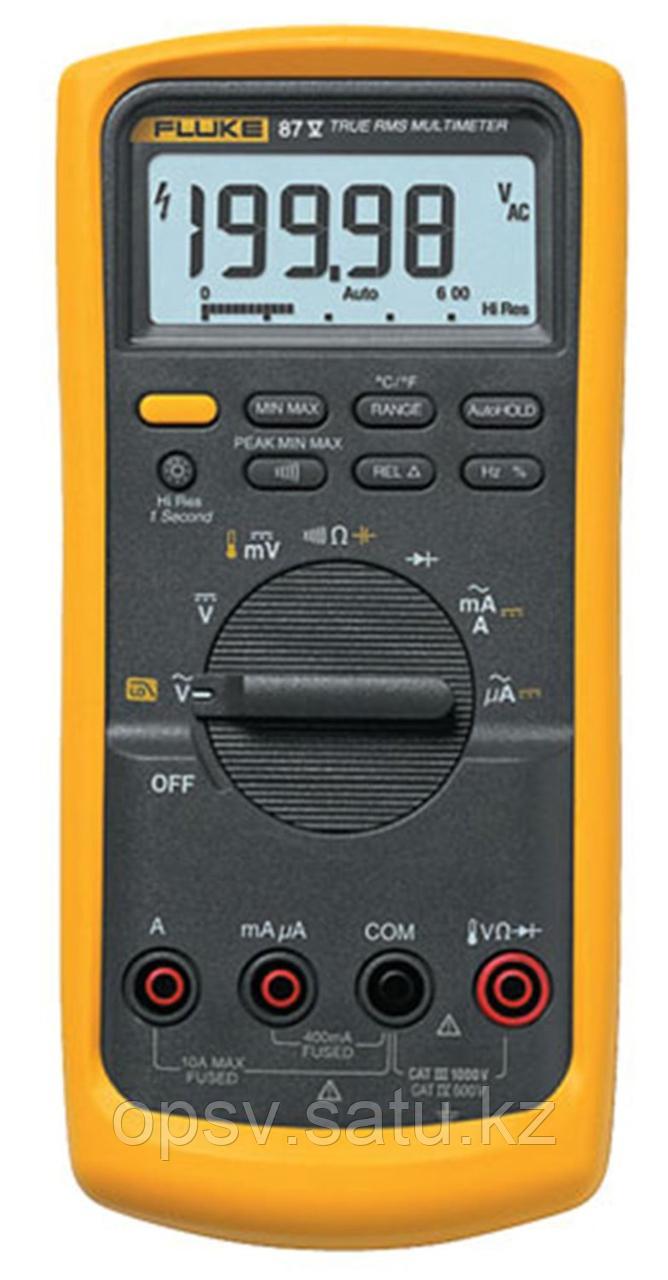

Новый цифровой мультиметр Fluke 87 серии V обладает улучшенными измерительными характеристиками, возможностями поиска неисправностей, повышенной точностью и разрешающей способностью, что позволяет решать больше проблем в области электроприводов, промышленной автоматизации, в системах распределения энергии и в электро-механическом оборудовании.
Новая серия 80 состоит из следующих моделей
- Fluke 83 Industrial DMM (универсальный цифровой промышленный мультиметр)
- Fluke 87 V True RMS Industrial DMM (универсальный цифровой промышленный True RMS мультиметр)
- Fluke 87 V/E2 Industrial Electricians Combo Kit (комбинированный комплект для электриков)
Модели цифровых мультиметров 80 серии V по своим функциям очень похожи на классические модели 80 серии, но обладают большими возможностями решения проблем, безопасностью, удобством и защитой от ударов.
Новые цифровые мультиметры 80 серииV были протестированы независимыми организациями на соответствие 2-му изданию стандартов ANSI/ISA S82.01и EN61010-1 CAT IV 600V/CAT III 1000V. Они могут выдерживать импульсы до 8 000 В и снижают риски, связанные с выбросами и скачками напряжения.
Новые возможности для достижения максимальной производительности
- Уникальная функция точного измерения напряжения и частоты в электроприводах с регулируемой скоростью и в другом оборудовании с токовым шумом (87V)
- Встроенный термометр позволяет с удобством снять температурные показатели, избавляя от необходимости носить с собой дополнительный прибор (87V)

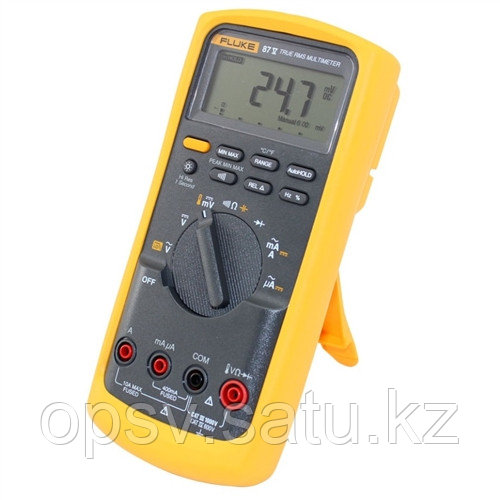

- Снабжен дополнительным магнитным креплением, позволяющим легко закреплять прибор и считывать измеряемые значения, имея свободные руки
- Считывание значений с приборов 80 серии V значительно проще, чем в старых моделей за счет дисплея с крупными цифрами и с яркой, двухуровневой подсветкой
Функции
|
Функции |
83V |
87V |
|---|---|---|
|
True-rms значения напряжения и силы переменного тока для точного измерения нелинейных сигналов |
|
+ |
|
Переключаемый фильтр позволяет проводить точные измерения напряжения и частоты в электроприводах |
|
+ |
|
Погрешность постоянного тока: 0,05 % |
|
+ |
|
6000 единиц счета, 3-3/4 знаков |
+ |
+ |
|
Режим 4-1/2 знаков для точного измерения (20 000 единиц счета) |
|
+ |
|
Измерение до 1000 В переменного и постоянного тока |
+ |
+ |
|
Измерение до 10 A, 20 A в течение до 30 секунд |
+ |
+ |
|
Встроенный термометр позволяет носить с собой на один прибор меньше (поставляется со ТП-датчиком) |
|
+ |
|
Частота до 200 кГц и % коэффициента заполнения |
+ |
+ |
|
Сопротивление, целостность цепей и проверка диодов |
+ |
+ |
|
Диапазон измерения емкостей до 10 000 мкФ для измерения элементов и конденсаторов электродвигателей |
+ |
+ |
|
Регистрация минимальных, максимальных и средних значений с функцией Min/Max Alert для автоматического захвата изменений |
+ |
+ |
|
Фиксация пиковых значений при записи переходных процессов длительностью до 250 мкс |
+ |
+ |
|
Режим относительных измерений дает возможность учета сопротивления тестовых проводов при выполнении низкоомных сопротивлений. |
+ |
+ |
|
Возможность автоматического и ручного выбора диапазона для максимальной гибкости |
+ |
+ |
|
Функция Touch Hold® для получения стабильных результатов шумных сигналов |
+ |
+ |
|
Большие цифры на дисплее и двухуровневая подсветка для улучшенной видимости |
+ |
+ |
|
Аналоговая гистограмма для быстрого изменения или для нестабильных сигналов |
+ |
+ |
|
Вход Alert дает возможность звукового оповещения при неправильном использовании входных разъемов |
+ |
+ |
|
Улучшенный включаемый спящий режим для сохранения батареи |
+ |
+ |
|
Удобная крышка батарейного отсека для быстрой смены батареи без повреждения отметки о калибровке |
+ |
+ |
|
«Классический» дизайн с новым сменным футляром со встроенными отделениями для тестовых проводов и щупов |
+ |
+ |
|
Гарантия на весь срок службы |
+ |
+ |
Электробезопасность
Все входы защищены в соответствии со стандартами ANSI/ISA S82.01 и EN61010-1 CAT IV 600V и CAT III, 1000 V. Они могут выдерживать импульсы до 8 000 В и снижают риски, связанные с выбросами и скачками напряжения.
Правильное измерение сигналов электропривода с широтно-импульсной модуляцией
До настоящего времени, не существовало мультиметра с возможностью точного измерения электроприводов с регулируемой скоростью. А новый цифровой мультиметр Fluke 87V разработан специально для работы с этими комплексными сигналами. Подумайте о возможной производительности, которую вы получите, исключив работу наугад при поиск неисправностей в системе электропривода. Каждое измерение правильно в любой момент времени.
- Уникальная функция точногоизмерения напряжения переменного тока сигналов широтно-импульсной модуляции с высоким уровнем шума. Точное измерение приводов с регулируемой скоростью и на контактах электродвигателя
- Точное измерение частоты (скорости электродвигателя). На точность измерения частоты не влияет несущая частота привода с регулируемой скоростью
- Измерьте силу переменного тока при помощи дополнительных токовых клещей
- Сравните с показаниями на экране 87V при измерении на приводе с регулируемой скоростью
- Специальное устройство блокирует сильный высокочастотный шум, производимый мощными системами электроприводов
Спецификация на прибор «Fluke 87-V»
Краткие технические характеристики
| Параметр | Значения | |
|---|---|---|
| Напряжение постоянного тока | Максимальное напряжение | 1000 В |
| Погрешность | Fluke 83 V: ±(0,1%+1) Fluke 87 V: ±(0,05%+1) |
|
| Максимальное разрешение | Fluke 83 V: 100 µV Fluke 87 V: 10 µV |
|
Переменное напряжение
| Максимальное напряжение | 1000 В |
| Погрешность | Fluke 83 V: ±(0,5%+2) Fluke 87 V: ±(0,7%+2) True RMS |
| Полоса пропускания переменного тока | Fluke 87 V: 20 кГц* *с фильтром низких частот; 3 дБ @ 1 кГц |
| Максимальное разрешение | 0,1 мВ |
Сила постоянного тока
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | Fluke 83 V: ±(0,4%+2) Fluke 87 V: ±(0,2%+2) |
| Максимальное разрешение | Fluke 83 V: 0,01 мА Fluke 87 V: 0,01 мкА |
Переменный ток
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | Fluke 83 V: ±(1,2%+2) Fluke 87 V: ±(1,0%+2) True RMS |
| Максимальное разрешение | 0,1 мкА |
Сопротивление
| Максимальное сопротивление | 50 MΞμ |
| Погрешность | Fluke 83 V: ±(0,4%+1) Fluke 87 V: ±(0,2%+1) |
| Максимальное разрешение | 0,1 Ξμ |
Емкость
| Максимальная емкость | 9,999 мкФ |
| Погрешность | ±(1%+2) |
| Максимальное разрешение | 0,01 нФ |
Частота
| Максимальная частота | 200 кГц |
| Погрешность | ±(0,005%+1) |
| Максимальное разрешение | 0,01 Гц |
Коэффициент заполнения
| Коэффициент заполнения | 0.999 |
| Погрешность | ±(0,2% на кГц +0,1%) |
| Максимальное разрешение | 0.001 |
Электропроводимость
| Максимальная электропроводимость | 60,00 нСм |
| Погрешность | ±(1,0%+10) |
| Максимальное разрешение | 0,01 нСм |
Тестирование диодов Диапазон 3 В
| Разрешение | 1 мВ |
| Погрешность | ± (2 % + 1 |
Диапазон коэффициента заполнения Погрешность: ±(0,2% на кГц +0,1%)
Условия окруающей среды
| Параметр | Значения |
|---|---|
| Рабочая температура | -20°C до +55°C |
| Температура хранения | -40°C до +60°C |
| Влажность (без конденсации) | 0% — 90% (0°C — 35°C) 0% — 70% (35°C — 55°C) |
| Высота над уровнем моря при эксплуатации | 2000 м |
Общие характеристики безопасности
| Параметр | Значения |
|---|---|
| Категория превышения напряжения | от EN 61010-1 до 1000 V CAT III, 600V CAT IV |
| Полученные одобрения | Зарегистрировано UL, CSA, TÜV, VDE |
Механические и общие характеристики
| Параметр | Значения | |
|---|---|---|
| Размер | 201 x 98 x 52 мм (с футляром) | |
| Вес | 355 г | |
| Вес с футляром и гибким держателем | 624 г | |
| Дисплей | Цифровое | 6000 отсчетов с частотой обновления 4 выб/сек. (Модель 87 также имеет 19 999 отсчетов в режиме высокого разрешения) |
| Аналоговый | 32 сегмента, частота обновления 40 выб/сек | |
| Частота | 19 999 отсчетов, частота обновления 3 выб/сек при > 10 Гц. | |
| Время работы батареи | Щелочная: Обычно около 400 часов без подсветки. | |
| Удары | Падение с высоты одного метра, что соответствует IEC 61010-1:2001 | |
| Вибрация | В соответствии MIL-PRF-28800 для приборов Класса 2 | |
Комплект поставки прибора «Fluke 87-V»
Комплектация
| Наименование модели | Описание модели |
|---|---|
| Fluke 83V | Мультиметр включает:
|
| Fluke 87V | Мультиметр включает:
|
