Description

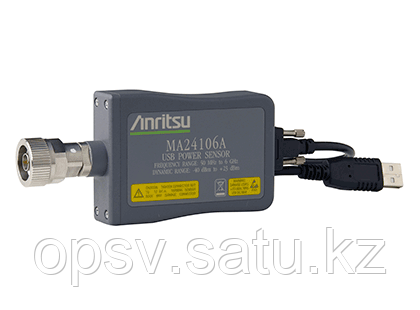

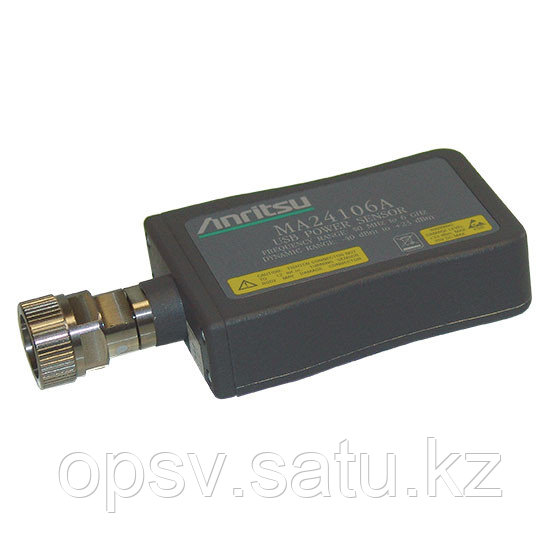

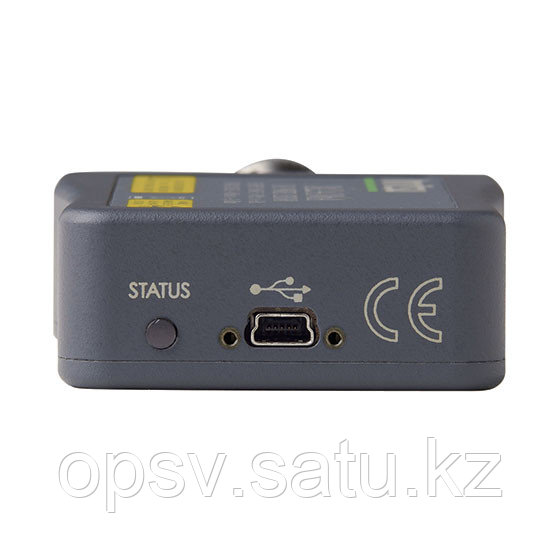

Датчик мощности MA24106A — это сенсор, который исключает необходимость в традиционном измерителе мощности. Это высокоточный автономный прибор, который подсоединяется к персональному компьютеру по USB-интерфейсу.
Возможности MA24106A по измерению мощности подобны обычным термальным сенсорам, но с широким динамическим диапазоном, поэтому — это идеальное решение для измерения средней мощности синусоидальных, модулированных сигналов, таких как 3G, 4G, OFDM и сигналов с гармониками. Другими словами, он измеряет точное среднеквадратичное значение мощности независимо от типа входного сигнал.
Точность микроконтроллера совместно со схемой формирования сигнала,АЦП и питанием в сенсоре делают его миниатюрным измерителем мощности. Отображение данных, захват и постпроцессинг происходят в персональном компьютере.
Программа «Anritsu Power Meter» совместно с компьютером или ноутбуком под управлением операционной системы «Microsoft Windows» может быть использована для контроля и управления датчиком. Эта программа поставляется вместе с датчиком. MA24106A совместим с приборами MS272xB, MT8222A, MS202xA, MS203xA и MS271xB.
Последние прошивки, необходимые для приборов, доступны в сети или через меню «Product update» программы «Master Software Tools». Версии прошивок, которые поддерживают существующие датчики MA24106A, перечислены в таблице ниже:
| Модель | Требуемая версия прошивки |
| MS2721B | > V1.24 |
| MS2723B, MS2724B | > V1.21 |
| MT8222A | > V1.44 |
| MS2024A, MS2026A | > V1.55 |
| MS2034A, MS2036A | > V1.11 |
| MS2717B | > V1.05 |
| MS2718B, MS2719B | > V1.04 |
